LA TECNOLOGIA CHE ASSICURA IL
 PIÚ ELEVATO RENDIMENTO

COLLARINO
INTEGRATO
ACCUMULATORE
ERGONOMICO
LINEA
COMPATTA
STRUTTURA
RINFORZATA
ENERGIA DEL COLPO
OTTIMIZZATA

Le seguenti caratteristiche contribuiscono a fare dei martelli Idraulici HPV Vistarini degli strumenti di lavoro estremamente produttivi. Numerosi e sofisticati dettagli, che sono stati testati sul campo, rendono i nostri martelli di qualità superiore.

• Solo due parti in movimento.
• Possibilità di impiego universale.
• Elevate prestazioni.
• Grande affidabilità
• Manutenzione semplice.
• Salvaguardia della macchina portante.

RECUPERO DELL'ENERGIA
Nella testata del martello è contenuto azoto (N2) che viene compresso direttamente dal pistone, creando un effetto molla ed incrementando, di conseguenza, la potenza del colpo.

DIMENSIONI COMPATTE
La struttura esterna, sia nella versione aperta che nella versione box, è studiata in modo che il martello risulti stretto ed affusolato, con protezioni per i tubi.

CONTROPRESSIONE
I martelli HPV Vistarini sono progettati per poter lavorare anche con elevati valori di contropressione senza che le prestazioni ne siano influenzate. Valore massimo tollerato 27bar.

MASSA BATTENTE ALLUNGATA
La forma allungata della massa battente permette una riduzione delle vibrazioni, ma soprattutto trasferisce all'utensile una elevata potenza.

DISTRIBUTORE FLUSSO VARIABILE
Il flusso dell'olio è regolato dal distributore senza l'ausilio di valvole interne al martello, evitando così strozzature dell'impianto idraulico.

VARIAZIONE DELLA FREQUENZA
L'auto regolazione della frequenza dei colpi minimizza gli effetti dei colpi a vuoto.

ASSENZA DELLA MEMBRANA
Speciali guarnizioni trattengono l'azoto nella testata superiore, senza l'impiego della membrana.

La serie VH HPV EVO è fornita con perni e boccole a misura per installazione sulla macchina portante. Ha una struttura compatta dotata di protezioni per riparare l'attacco dei tubi idraulici. È adatta per macchine con attacco standard.

MACCHINA
PORTANTE
PESO
OPERATIVO
PORTATA
OLIO
PRESSIONE
D'ESERCIZIO
COLPI AL
MINUTO
ENERGIA
DEL COLPO
DIAMETRO
UTENSILE
VH60EVO 0,5 - 1,0t 60 kg 9-18 l/m 80-100 bar 900-1200 min/1 152J ∅36
VH90EVO 1,2 - 2,0t 100 kg 20-25 l/m 90-100 bar 750-1000 min/1 270J ∅45
VH120EVO 1,8 - 2,5t 120 kg 23-27 l/m 95-120 bar 700-950 min/1 300J ∅48
VH150EVO 2,5 - 3,0t 150 kg 27-30 l/m 95-120 bar 700-900 min/1 330J ∅50
VH200EVO 3,5 - 4,5t 200 kg 30-45 l/m 120-140 bar 900-950 min/1 450J ∅57
VH250EVO 4,5 - 6,0t 250 kg 33-55 l/m 130-145 bar 750-900 min/1 755J ∅65

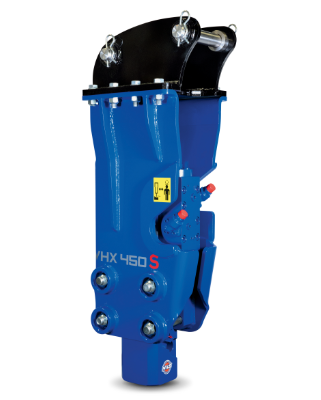

La serie VHX HPV EVO è è fornita con adattatore standard completo di perni e boccole. Ha una struttura robusta e compatta, con protezioni che riparano l’attacco dei tubi idraulici. Oltre all’adattatore standard può essere completata con adattatori per attacco rapido.

MACCHINA
PORTANTE
PESO
OPERATIVO
PORTATA
OLIO
PRESSIONE
D'ESERCIZIO
COLPI AL
MINUTO
ENERGIA
DEL COLPO
DIAMETRO
UTENSILE
VHX60EVO 0,5-1,0t 60 kg 9-18 l/m 80-100 bar 900-1200 min/1 152J ∅36
VHX90EVO 1,2-2,0t 100 kg 20-25 l/m 90-110 bar 750-1000 min/1 270J ∅45
VHX120EVO 1,8-2,5t 120 kg 23-27 l/m 95-120 bar 700-950 min/1 300J ∅48
VHX150EVO 2,5-3,0t 150 kg 27-30 l/m 95-120 bar 700-900 min/1 330J ∅50
VHX200EVO 3,5-4,5t 200 kg 30-45 l/m 120-140 bar 900-950 min/1 450J ∅57
VHX250EVO 4,5-6,0t 250 kg 33-55 l/m 130-145 bar 750-900 min/1 755J ∅65
VHX331EVO 6,0-8,0t 310 kg 60-90 l/m 130-145 bar 710-880 min/1 800J ∅65
VHX450EVO 7,0-9,0t 450 kg 60-110 l/m 140-150 bar 700-850 min/1 855J ∅80

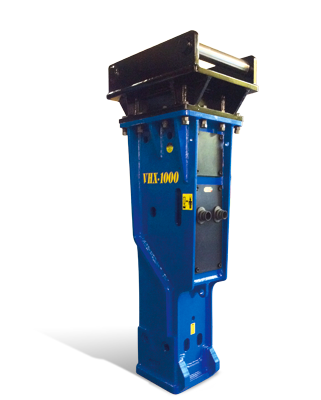

La serie Heavy HPV EVO è compatta, versatile e come tutti i prodotti HPV by Vistarini si distingue per essere quanto più possibile semplice nella regolazione e nella manutenzione. L’adattatore è fornito su richiesta.

MACCHINA
PORTANTE
PESO
OPERATIVO
PORTATA
OLIO
PRESSIONE
D'ESERCIZIO
COLPI AL
MINUTO
ENERGIA
DEL COLPO
DIAMETRO
UTENSILE
VHX700EVO 9,0-13t 650 kg 45-85 l/m 130-150 bar 480-850 min/1 1270J ∅90
VHX1000EVO 10-17t 900 kg 85-110 l/m 150-170 bar 450-780 min/1 2000J ∅100
VHX1200EVO 12-20t 1200 kg 120-150 l/m 130-160 bar 450-600 min/1 1920J ∅114
VHX1500EVO 15-20t 1400 kg 100-120 l/m 150-170 bar 420-700 min/1 2950J ∅125
VHX1700EVO 18-28t 1700 kg 120-150 l/m 160-180 bar 350-680 min/1 4500J ∅135
VHX2000EVO 20-30t 1950 kg 120-150 l/m 160-180 bar 280-550 min/1 5100J ∅140
VHX2200EVO 27-40t 2200 kg 150-190 l/m 160-180 bar 300-650 min/1 6000J ∅150

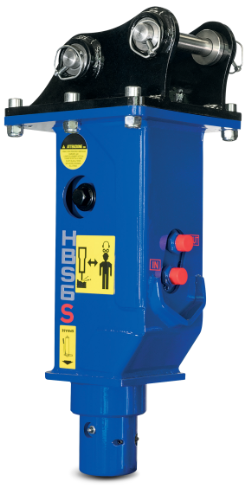

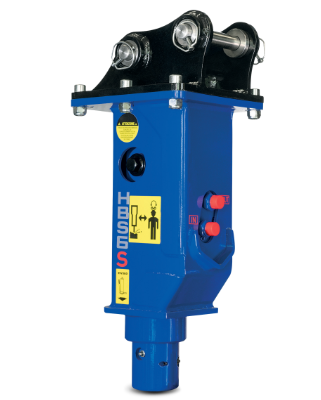

La serie HBS HPV EVO propone una struttura esterna versione box, completamente chiusa. Il martello all’interno è bloccato da un sistema di piastre che ne aumentano anche l’insonorizzazione. I martelli sono forniti completi di adattatori standard e su richiesta anche con adattatori per attacco rapido.

MACCHINA
PORTANTE
PESO
OPERATIVO
PORTATA
OLIO
PRESSIONE
D'ESERCIZIO
COLPI AL
MINUTO
ENERGIA
DEL COLPO
DIAMETRO
UTENSILE
HBS6EVO 0,5-1,0t 60 kg 9-18 l/m 80-100 bar 900-1200 min/1 152J ∅36
HBS9EVO 1,2-2,0t 100 kg 20-25 l/m 90-110 bar 750-1000 min/1 270J ∅45
HBS12EVO 1,8-2,5t 120 kg 23-27 l/m 95-120 bar 700-950 min/1 300J ∅48
HBS15EVO 2,5-3,0t 150-140 kg 27-30 l/m 95-120 bar 700-900 min/1 330J ∅50
HBS20EVO 3,5-4,5t 200-190 kg 30-45 l/m 120-140 bar 900-950 min/1 450J ∅57
HBS25EVO 4,5-6,0t 250-240 kg 33-55 l/m 130-145 bar 750-900 min/1 755J ∅65
HBS31EVO 6,0-8,0t 300-290 kg 60-90 l/m 130-145 bar 710-880 min/1 800J ∅65

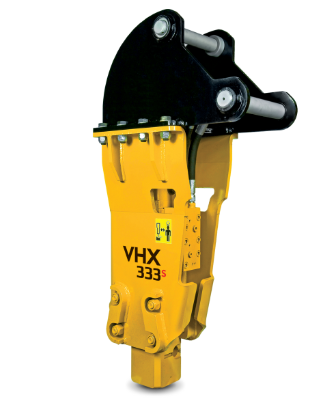

TR SERIE EVO
La nostra soluzione oltre a consentire un movimento più ampio del braccio durante la demolizione permette di mantenere il martello installato sulla terna durante il trasporto; grazie alla forma dell’ adattatore si può ruotare completamente il martello all’interno del braccio, eliminando così i tempi di smontaggio e montaggio.

MACCHINA
PORTANTE
PESO
OPERATIVO
PORTATA
OLIO
PRESSIONE
D'ESERCIZIO
COLPI AL
MINUTO
ENERGIA
DEL COLPO
DIAMETRO
UTENSILE
VHX200TREVO 6,0t 230 kg 30-45 l/m 120-140 bar 900-950 min/1 450J ∅57
VHX331TREVO 7,5-8,5t 330 kg 60-90 l/m 130-145 bar 710-880 min/1 800J ∅65
VHX400TREVO 8,5-9,5t 420 kg 60-110 l/m 140-150 bar 700-850 min/1 855J ∅80

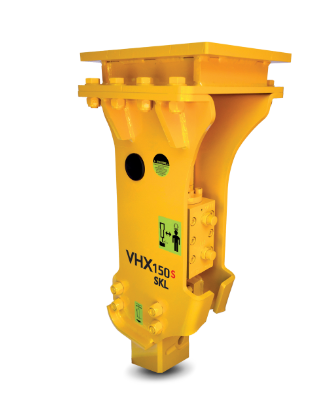

La seire SKL HPV EVO è una soluzione semplice e versatile. L'adattatore SKL è universale quindi adatto per l'installazione del martello sulle piastre attacco del più importanti costruttori, ed è intercambiabile con adattatori standard della serie VHX. Semplicememte sostiuendo l'adattatore il martello può essere utilizzato su un escavatore o su uno skid loader.

MACCHINA
PORTANTE
PESO
OPERATIVO
PORTATA
OLIO
PRESSIONE
D'ESERCIZIO
COLPI AL
MINUTO
ENERGIA
DEL COLPO
DIAMETRO
UTENSILE
VHX90SKLEVO 1,5-2,0t 100 kg 20-25 l/m 90-110 bar 750-1000 min/1 270J ∅45
VHX150SKLEVO 2,9-3,3t 150 kg 27-30 l/m 95-120 bar 700-900 min/1 330J ∅50
VHX200SKLEVO 4,2-4,3t 200 kg 30-45 l/m 120-140 bar 900-950 min/1 450J ∅57
